一：項目概述：

1.1 項目設計前提

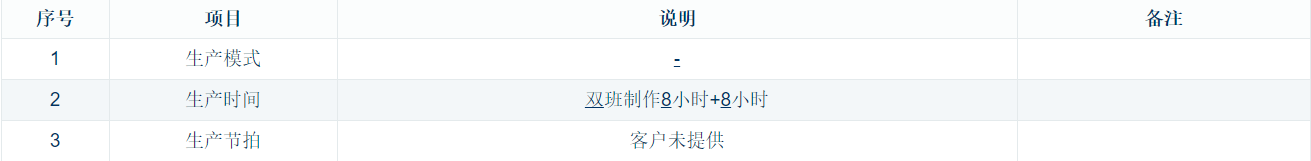

1.1.1生產能力

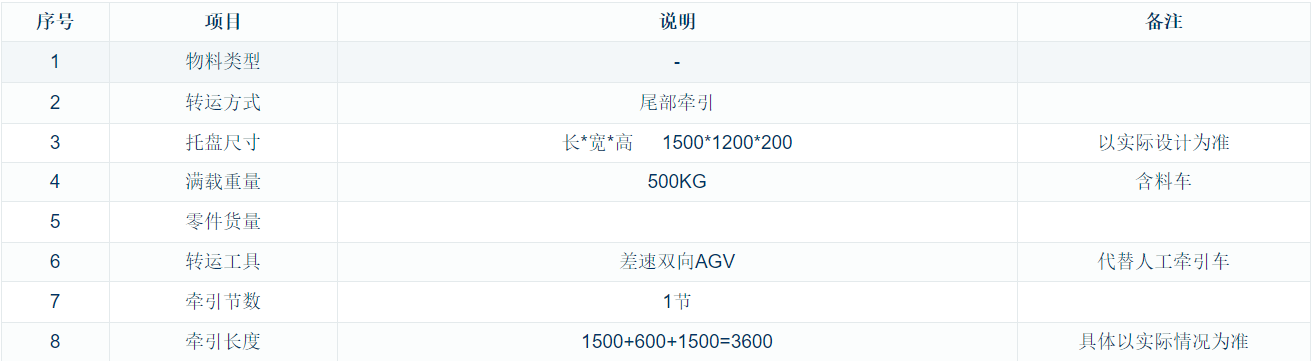

1.1.2 零件參數

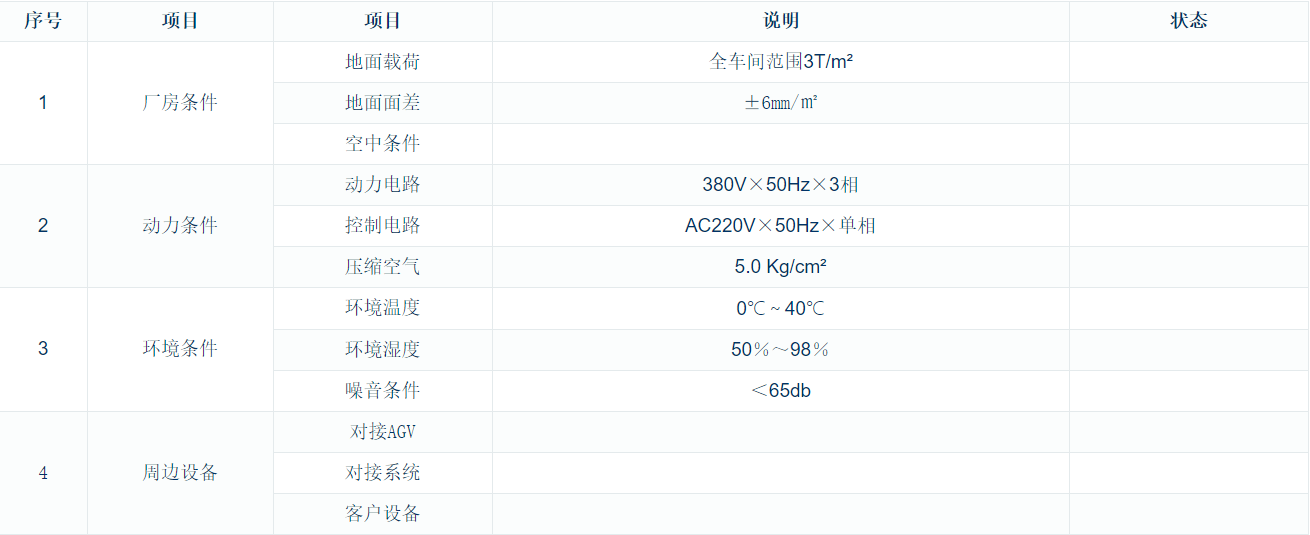

1.1.3 使用條件

二：AGV方案設計數據采集:

客戶需求：

1：主要目標是減少人員工作強度和工作量，減少人工成本；

2：基本工作流程：倉庫→風淋房→線邊緩存區→風淋房→倉庫（空箱）；

3：根據要求，推薦AGV為雙驅動雙向潛伏牽引型AGV，更大重量小于或等于500KG。

4：充電方式為人工充電，拖掛料車方式為：自動/手動；

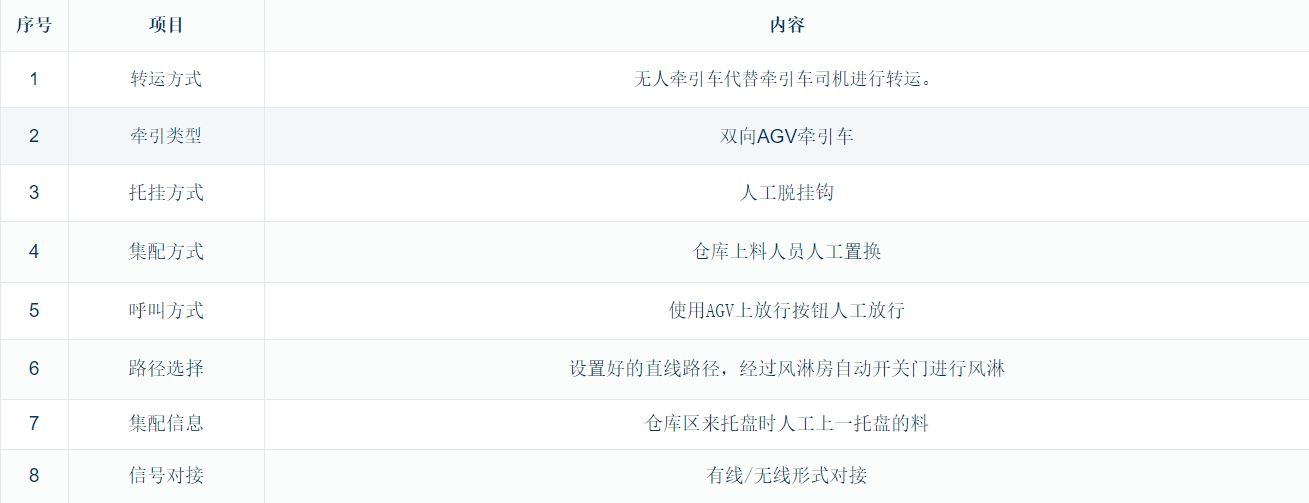

1.2 現場工況：

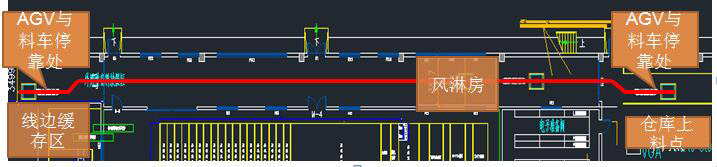

1.2.1 項目范圍 倉庫→風淋房→線邊緩存區的轉運，主要轉運物料為1200*1000*標準川字型托盤。

改造前作業流程：

倉庫人員用拖板車將滿托盤物料直接運送至線邊

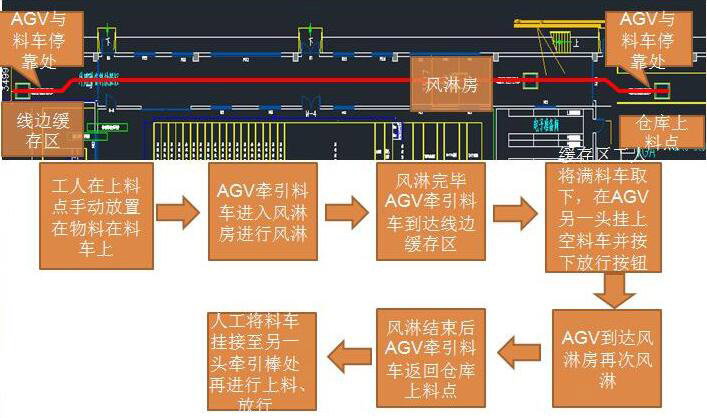

1.3 工藝流程：

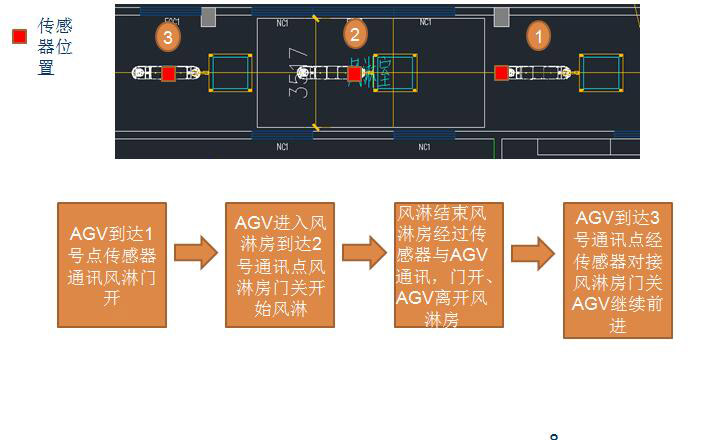

1.3 AGV小車風淋房自動對接工藝流程：

推薦AGV型號和參數：

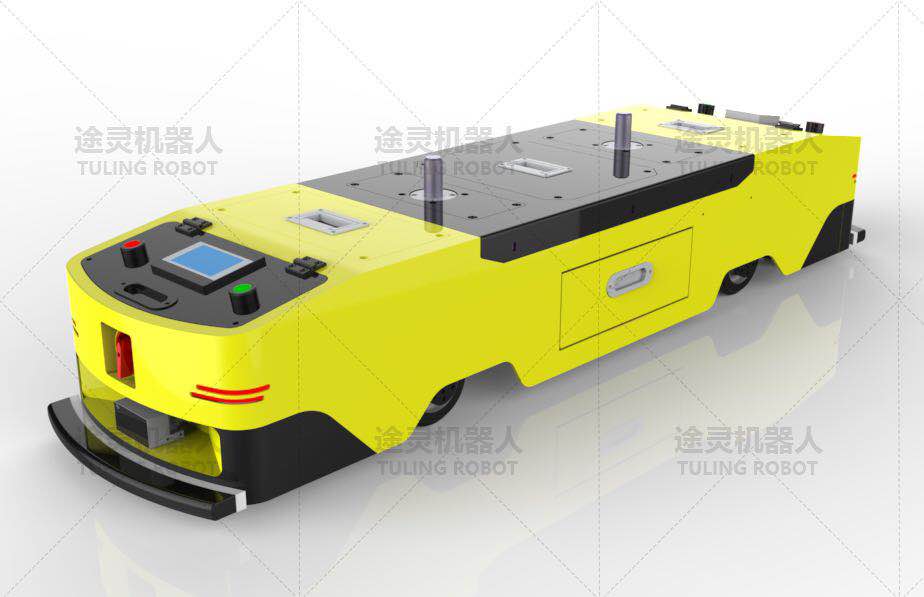

名稱：雙驅動雙向潛伏牽引型AGV（在AGV前后增加尾部牽引結構）

產品描述：此款A(yù)GV為雙驅動雙向潛伏牽引型AGV，可牽引至少500KG超重貨物，可前進、后退、轉彎、等雙向行駛功能。AGV鈑金車身采用噴塑處理工藝，外觀美觀，表面堅固，耐腐蝕。此款A(yù)GV為潛伏牽引型，可沿設定的路線自動行走，AGV潛伏進入物料小車底盤下方，電動牽引銷自動牽引物料小車，到達目的工位后，自動將物料小車卸下，AGV與物料小車自動分離，可實現AGV與物料小車的自動裝載、卸載、搬運、啟停等功能，更大化提高企業效率。

三：AGV設計方案：

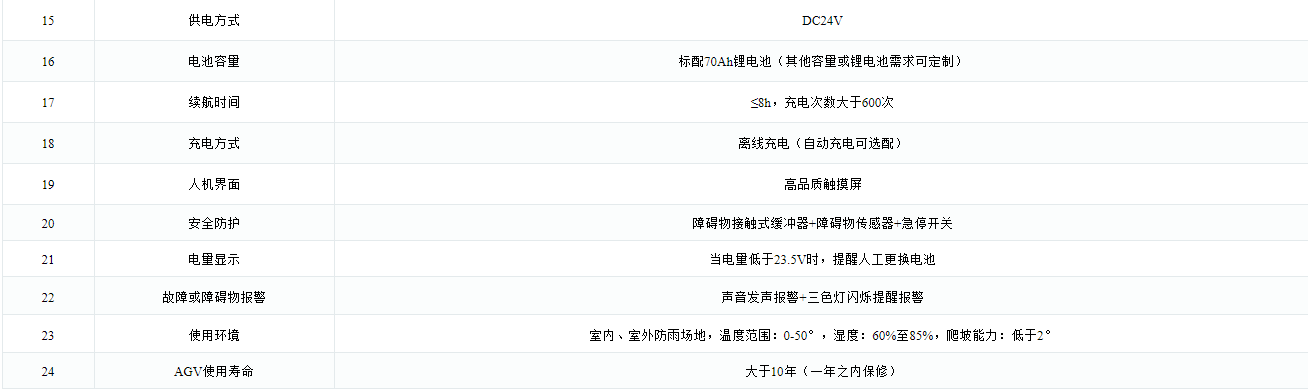

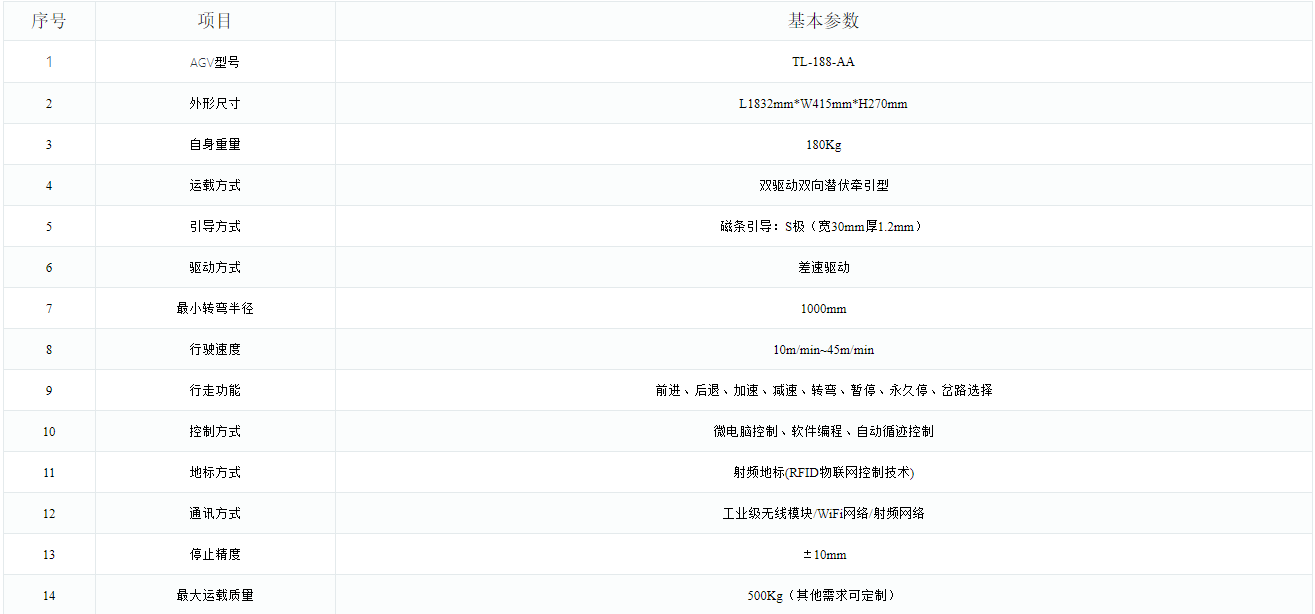

AGV技術參數：

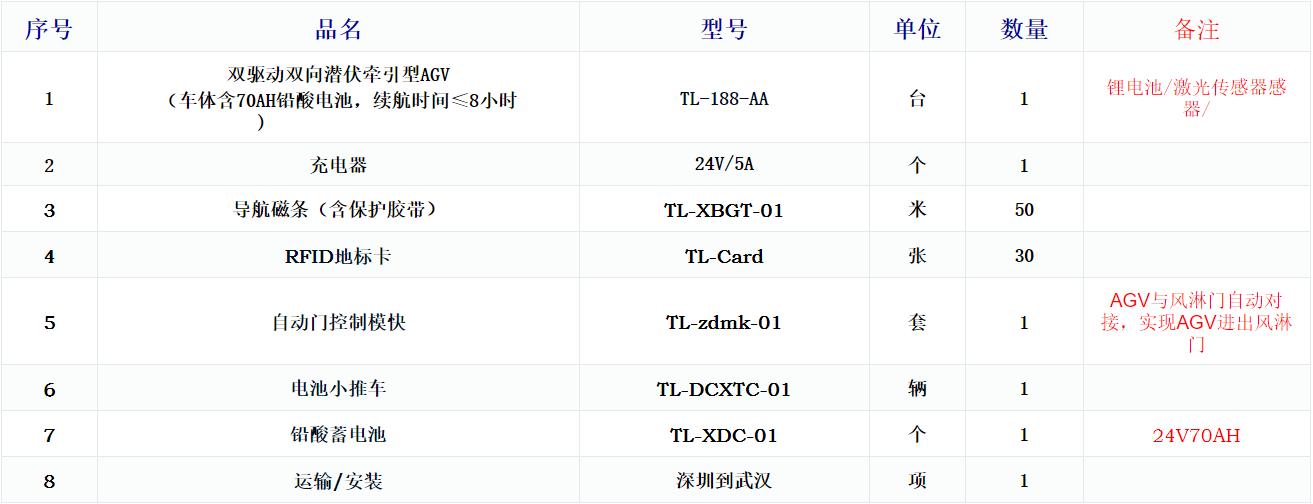

供貨清單：

交貨日期：

1.簽訂合同后：收到甲方預付款開始下單生產，出圖設計到鈑金加工，生產，調式，共需要30天，發貨到現場走物流需要三天。

施工培訓時間:

1.AGV小車抵達現場后，工程師抵達現場施工時間為2天，施工安裝完后，并針對現場有可能故障的問題排查，做出記錄，并培訓現場操作員遇到可能出現的小問題進行培訓，培訓時間為1天。

2.施工培訓時間共計：3天
